Masteretch NL

Chemical Milling and Chemical etching equipment

CHEMISCH ETSEN & FOTOCHEMISCHE FREES MACHINES


Etsmachines voor:

● Tekens, typeplaten en naamplaatjes
● Chemisch frezen
● Matrijzen voor embossing en stempelen
● Grote series
● Titanium etsen
● Onderzoek & ontwikkeling
● Laboratoria & universiteiten

CHEMISCH ETSEN & CHEMISCHE FREES MACHINES

CHEMISCH ETSEN & CHEMISCHE FREES MACHINES


Etsmachines voor:
  • Tekens, labels en naamplaatjes
  • Chemisch frezen
  • Matrijzen voor embossing en stempelen
  • Hoogvolume productie
  • Titanium etsen
  • Onderzoek & Ontwikkeling
  • Laboratoria & Universiteiten

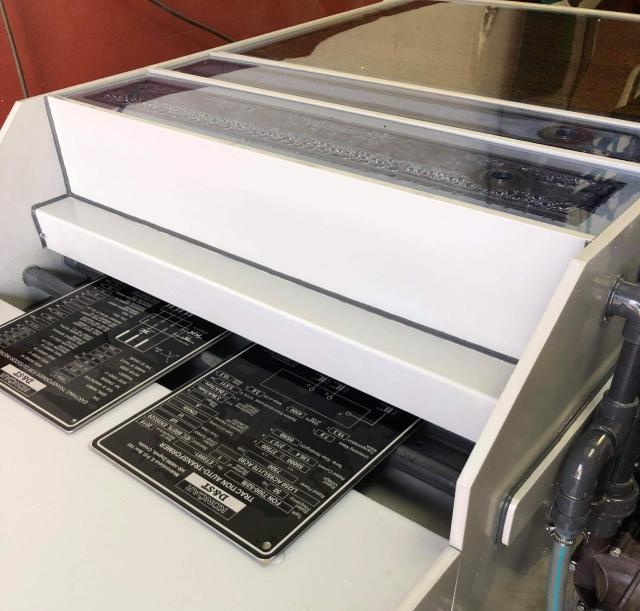

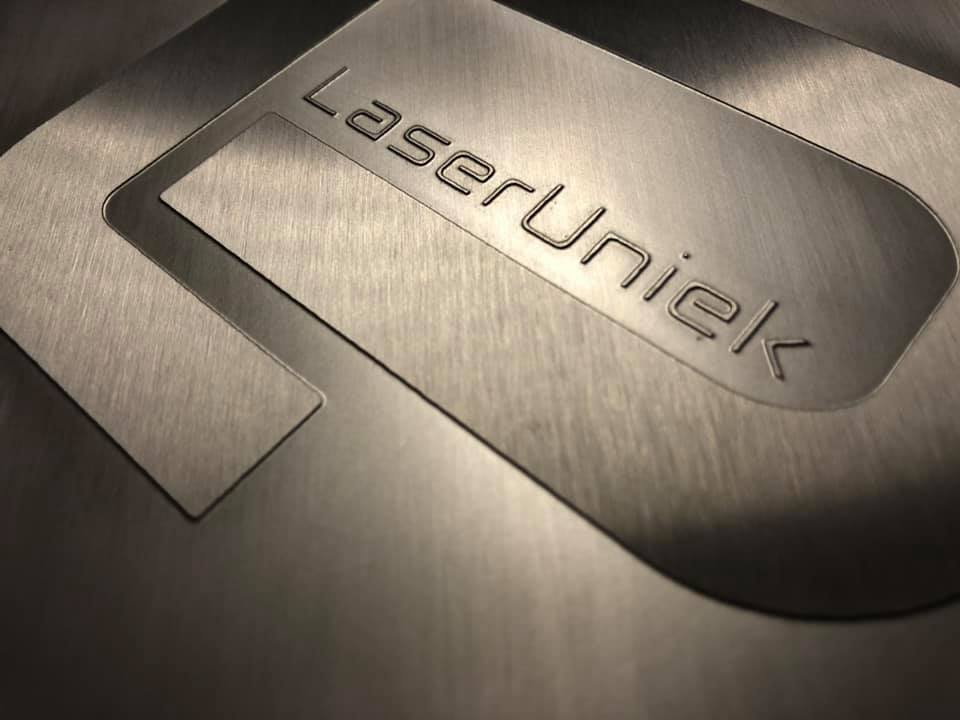

Etsmachines voor metalen


Masteretch ontwerpt en produceert chemische etsmachines van kleine laboratoriummachines tot grote massaproductie-etslijnen. Masteretch levert aan een breed scala van industrieën.

Naast ons standaard programma kunnen we ook op maat gemaakte etsoplossingen leveren die zijn ontworpen om aan uw vereisten te voldoen. Onze jarenlange expertise stelt ons in staat om maatwerk aan te bieden en zo klanten te helpen hun producten te maken.

Masteretch-systemen worden door ons vakkundig ontworpen, in eigen huis geassembleerd en volledig getest voor levering. Onze apparatuur is ontworpen om te werken met maximale efficiëntie en voor langdurig gebruik bij hoge productieniveaus. Masteretch-systemen staan bekend om hun betrouwbaarheid, lage bedrijfs- en onderhoudskosten, waardoor Masteretch al jaren de leverancier is voor veel toonaangevende bedrijven wereldwijd.



Etsmachines voor metalen


Masteretch ontwerpt en produceert chemische etsmachines van kleine laboratoriummachines tot grote massaproductie-etslijnen. Masteretch levert aan een breed scala van industrieën.

Naast ons standaard programma kunnen we ook op maat gemaakte etsoplossingen leveren die zijn ontworpen om aan uw vereisten te voldoen. Onze jarenlange expertise stelt ons in staat om maatwerk aan te bieden en zo klanten te helpen hun producten te maken.

Masteretch-systemen worden door ons vakkundig ontworpen, in eigen huis geassembleerd en volledig getest voor levering. Onze apparatuur is ontworpen om te werken met maximale efficiëntie en voor langdurig gebruik bij hoge productieniveaus. Masteretch-systemen staan bekend om hun betrouwbaarheid, lage bedrijfs- en onderhoudskosten, waardoor Masteretch al jaren de leverancier is voor veel toonaangevende bedrijven wereldwijd

Etsapparatuur


Masteretch produceert een breed assortiment chemische etsmachines, van productielijnen met een hoog volume tot compacte systemen.

Alle modellen zijn beschikbaar in ets-, ontwikkel-, strip- en droogconfiguraties en kunnen aan elkaar worden gekoppeld en zijn dus modulair om een continue productielijn te vormen.

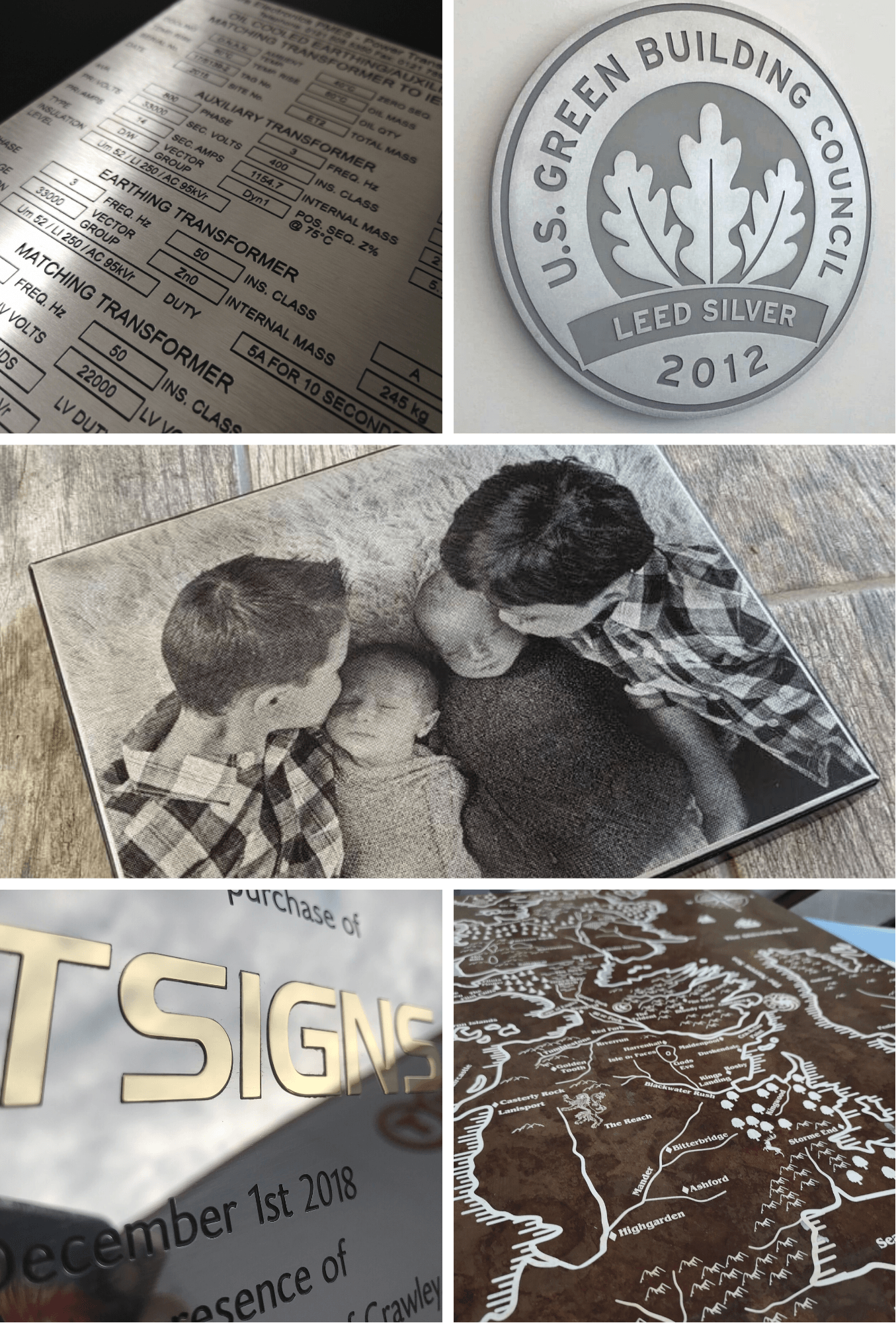

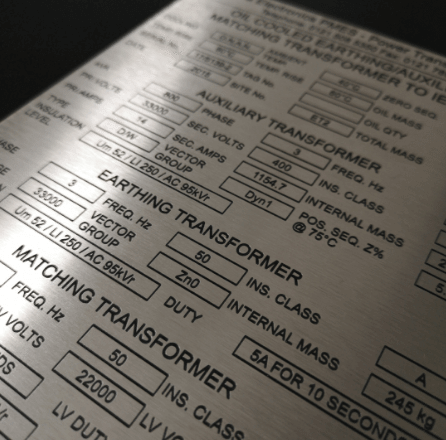

★ Borden, naamplaatjes en labels
★ Gedrukte printplaten
★ Flexibele, stempelende en embossing matrijzen
★ Fotochemisch etsen
★ Geëtst roestvrij staal, messing, koper en veel meer

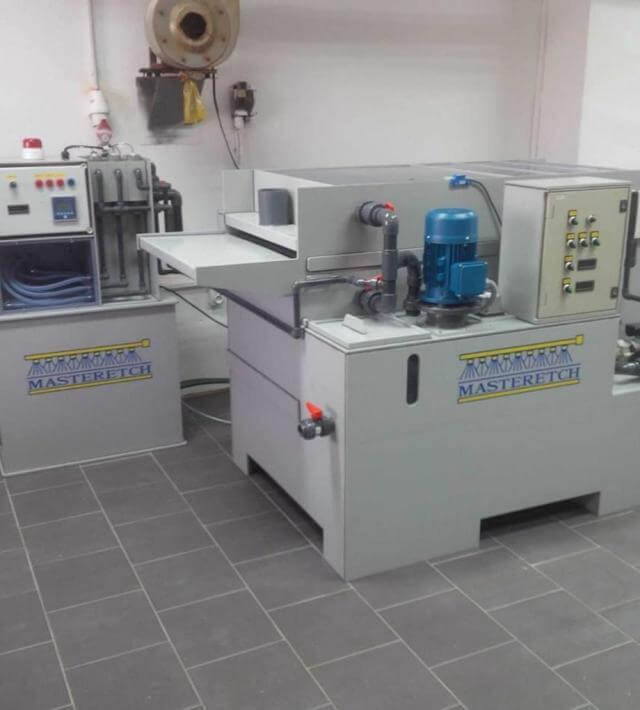

Masteretch 650 chemical etching machine

Masteretch 750


Als een krachtige standalone etsmachine of als een complete automatische etslijn, is de 750-serie geschikt voor de meest veeleisende toepassingen voor chemisch frezen en signalisatie.

750-serie, een overzicht

★ 750 mm / 30"brede transportband
★ Beschikbaar tot 1500 mm / 60" breed
★ Gemakkelijke toegang tot filter- en sproeibalken
★ Modulair systeem


  • Masteretch 750 Series Specifications

    SPECIFICATIONS


    Conveyor width:

    750mm (30”)

    Conveyor control:

    DC shunt motor with digital readout speed control

    Conveyor drive:

    1 to 1 polypropylene drive gears

    Pump:

    2.2kw glandless submersible unit

    Filter:

    external access lift out filter baskets

    Heating:

    3kw titanium element

    Temperature control:

    Digital readout electronic thermostat

    Spray banks:

    6 top 6 bottom, quick release fan jets

    Carryover gap:

     4 sets squeegee rollers to prevent solution carryover

    Rinse:

    2 stages, pumped and fresh

    Pump:

    High torque magnetic drive unit

    Filter:

    Lift out filter on input side of pump

    Spray bars:

    Top and bottom spray bars

    Fresh rinse:

    Top and bottom spray bars, overflow to pumped stage


    Dimensions:

    Length 1500 (60”)

    Width 1200mm (48”)

    Height 1200 (47”)


    Services:

    3 phase, ½” water in, 1 ½” drain


    Safety:

    Low liquid level cut outs

    Chamber access door interlocks

    Emergency stop switch to each end of line

  • Specificaties van de Masteretch 750-serie

    MASTERETCH 750 ETCH/RINSE


    Conveyor width                                                            750mm (30”)

    Conveyor control                                                         DC shunt motor with digital readout speed control

    Conveyor drive                                                              1 to 1 polypropylene drive gears

    Pump                                                                              2.2kw glandless submersible unit

    Filter                                                                               external access lift out filter baskets

    Heating                                                                          3kw titanium element

    Temperature control                                                    Digital readout electronic thermostat

    Spray banks                                                                  6 top 6 bottom, quick release fan jets

    Carryover gap                                                              4 sets squeegee rollers to prevent solution carryover

    Rinse

    2 stages, pumped and fresh

    Pump                                                                             High torque magnetic drive unit

    Filter                                                                              Lift out filter on input side of pump

    Spray bars                                                                   Top and bottom spray bars

    Fresh rinse                                                                   Top and bottom spray bars, overflow to pumped stage

    Dimensions                                                                   Length 1500 (60”) Width 1200mm (48”) Height 1200 (47”)

    Services                                                                        3 phase, ½” water in, 1 ½” drain


    Safety

    Low liquid level cut outs

    Chamber access door interlocks

    Emergency stop switch to each end of line

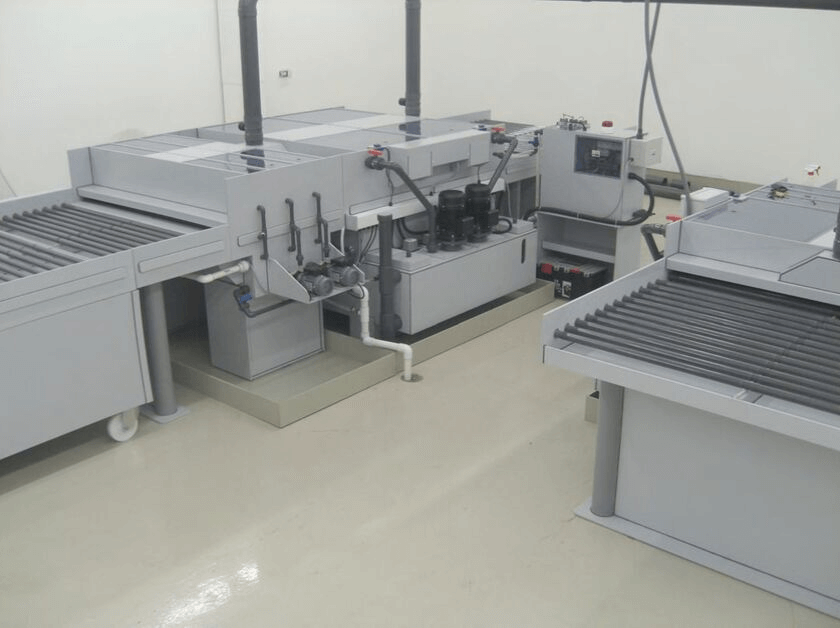

     MASTERETCH 750 DOUBLE ETCHER


    Conveyor width                                                          750mm

    Conveyor control                                                       DC shunt motor with digital readout speed control

    Conveyor drive                                                           1 to 1 polypropylene drive gears

    Pumps                                                                         2 x 3kw glandless submersible pumps, titanium shaft

    Filters                                                                          External access lift out filters

    Heating                                                                       4 x 3kw titanium heaters

    Temperature Control                                                Digital readout electronic thermostat

    Cooling                                                                       6mtr’ ¾” bore titanium coil interlocked to thermostat

    Spray banks                                                              12 top spray bars

    Spray jets                                                                   Quick release fan jets

    Carryover gap                                                           6 sets squeegee rollers to prevent solution carryover


    Rinse 1                                                                         High torque magnetic drive pump

    Filter                                                                            Lift out filter on input side of pump

    Spray bars                                                                  Top and bottom spray bars

    Rinse 2                                                                         Fresh rinse cascades into rinse 1

    Dimensions                                                                 Length 3235mm x width 1250mm x height 1200mm

                                                                                         Includes 2 x 600mm load/unload conveyors


    Services                                                                      3 phase ½ water input for rinse


    Safety

    Low liquid level cut outs

    Fume extraction outlet

    Chamber access door interlocks

    Emergency stop switch to each end of line

    Double lids to process chamber

    Machine stands in containment tray

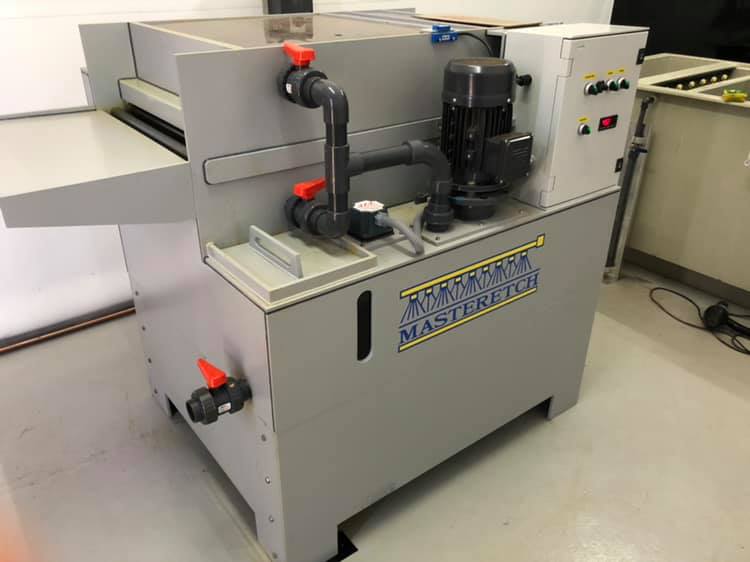

Masteretch 650


De Model 650 is een krachtige etsmachine en daardoor ideaal voor hoog volume etsen en chemisch frezen. De 650 is een ideale machine voor klanten voor wie etsen de hoofdactiviteit is.

650-serie, een overzicht

★ 650 mm / 25" brede transportband
★ Snelle toegang tot de filter
★ In totaal 10 sproeibalken boven en onder
★ 3kw titanium verwarmingselement


  • Masteretch 650 Series Specifications

    SPECIFICATIONS


    Conveyor width:

    650mm

    Conveyor control:

    DC shunt motor with digital readout speed control

    Conveyor drive:

    1 to 1 polypropylene drive gears

    Pump:

    2.2kw glandless submersible unit – titanium shaft

    Filter:

    Lift out filter on input side of pump

    Heating:

    3kw titanium element

    Temperature control:

    Digital readout electronic thermostat

    Spray banks:

    5 top 5 bottom spray bars, shut off valves

    Spray jets:

    Quick release fan jets

    Carryover gap:

    4 sets squeegee rollers to prevent solution carryover

    Rinse:

    Top and bottom spray bars


    Dimensions:

    Length 1300mm x Width 1041mm x Height on stand 1350mm

    Load/unload trays 2 x 375mm trays


    Services:

    3 phase +N 20amp, ½” water in, 1 ½” drain

    Sump capacity 200ltrs


    Safety:

    Low liquid level cut outs

    Fume extraction outlet

    Chamber access door interlocks

  • Specificaties van de Masteretch 650-serie

    Conveyor width                                                           650mm

    Conveyor control                                                        DC shunt motor with digital readout speed control

    Conveyor drive                                                            1 to 1 polypropylene drive gears

    Pump                                                                             2.2kw glandless submersible unit – titanium shaft

    Filter                                                                              Lift out filter on input side of pump

    Heating                                                                         3kw titanium element

    Temperature control                                                   Digital readout electronic thermostat

    Spray banks                                                                 5 top 5 bottom spray bars, shut off valves

    Spray jets                                                                      Quick release fan jets

    Carryover gap                                                              4 sets squeegee rollers to prevent solution carryover

    Rinse                                                                              1 Top and bottom spray bars

    Dimensions                                                                   Length 1300mm x Width 1041mm x Height on stand 1350mm

    Load/unload trays                                                      2 x 375mm trays

    Services                                                                         3 phase +N 20amp, ½” water in, 1 ½” drain

    Sump capacity                                                             200ltrs


    Safety

    Low liquid level cut outs

    Fume extraction outlet

    Chamber access door interlocks

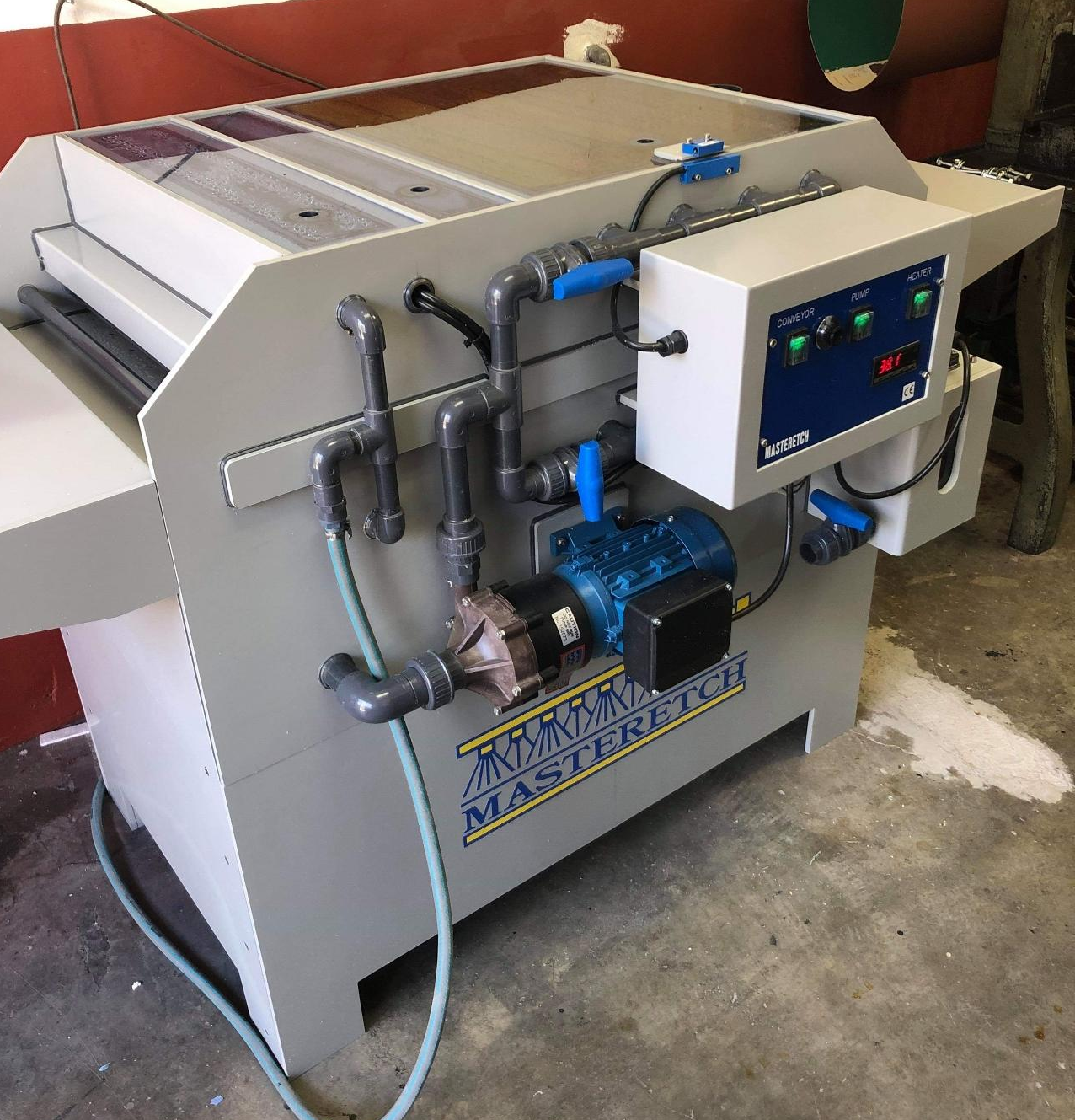

Masteretch 635


Ons populairste model met meer dan 400 installaties wereldwijd. De 635 is een ideale machine voor bedrijven die hun etswerk zelf willen uitvoeren . Beschikbaar in diverse configuraties.

Model 635, de kenmerken

★ 635 mm / 25" brede transportband
★ 4 boven en 4 onder sproeibalken
★ Quick release sproei Jets
★ 2kw titanium verwarmingselement


  • Masteretch Model 635 Specifications

    SPECIFICATIONS


    Conveyor width:

    635mm

    Conveyor control:

    DC shunt motor with digital readout speed control

    Conveyor drive:

    1 to 1 polypropylene drive gears

    Pump:

    High torque magnetic drive unit

    Filter:

    Lift out filter on input side of pump

    Heater:

    2kw titanium element

    Temperature control:

    Digital readout electronic thermostat

    Spray banks:

    4 top 4 bottom spray bars, with shut off valves

    Spray jets:

    Quick release fan jets

    Carryover gap:

    5 sets squeegee rollers to prevent solution carryover

    Rinse section:

    Top and bottom spray bars

    Base unit:

    Castored base unit

    Load unload trays:

    2 x clip on trays


    Dimensions:

    Length 1100mm + clip on trays 2 x 305mm Width 900mm x height 1100mm


    Services:

    Single phase, ½” water in, 1 ½” drain

    Sump capacity 125ltrs


    Safety:

    Low liquid level cut out

    Chamber access magnetic interlock

    Fume extraction outlet

  • Specificaties van Masteretch Model 635

    Conveyor width                                                                635mm

    Conveyor control                                                            DC shunt motor with digital readout speed control

    Conveyor drive                                                                 1 to 1 polypropylene drive gears

    Pump                                                                                 High torque magnetic drive unit

    Filter                                                                                  Lift out filter on input side of pump

    Heater                                                                               2kw titanium element

    Temperature control                                                       Digital readout electronic thermostat

    Spray banks                                                                      4 top 4 bottom spray bars, with shut off valves

    Spray jets                                                                          Quick release fan jets

    Carryover gap                                                                   5 sets squeegee rollers to prevent solution carryover

    Rinse section                                                                     Top and bottom spray bars

    Base unit                                                                            Castored base unit

    Load unload trays                                                            2 x clip on trays (305mm each)

    Dimensions                                                                        Length 1100mm x Width 900mm x height 1100mm

    Services                                                                              Single phase, ½” water in, 1 ½” drain

    Sump capacity                                                                  125ltrs


    Safety

    Low liquid level cut out

    Chamber access magnetic interlock

    Fume extraction outlet

Masteretch 360


Deze instapmachine is ideaal voor universiteiten en laboratoria. Masteretch model 360 is een krachtige en compacte dubbelzijdige etsmachine.

Model 360 in één oogopslag

★ 360 mm / 14" brede transportband
★ Beschikbaar als tafelmodel of basiseenheid
★ 4 boven & 4 onder sproei jets
★ 2kw titanium verwarmingselement


  • Masteretch Model 360 Specifications

    SPECIFICATIONS


    Conveyor width:

    360mm (14”)

    Conveyor control:

    DC shunt motor with digital readout speed control

    Conveyor drive:

    1 to 1 polypropylene drive gears

    Pump:

    High torque magnetic drive unit

    Filter:

    Lift out filter on input side of pump

    Heating:

    2kw titanium element

    Temperature control:

    Digital readout electronic thermostat

    Spray banks:

    4 top 4 bottom spray bars, with shut off valves

    Spray jets:

    Quick release fan jets

    Carryover gap:

    5 sets squeegee rollers to prevent solution carryover

    Rinse section:

    Top and bottom spray bars

    Base unit:

    Free standing base unit

    Load unload trays:

    2 x clip on trays


    Dimensions:

    Length 42” + clip on trays 2 x 14”

    Width 25” x height 48”


    Services:

    Single phase, ½” water in, 1 ½” drain

    Sump capacity: 75ltrs


    Safety

    Low liquid level cut out

    Chamber access magnetic interlock

    Fume extraction outlet

  • Specificaties van Masteretch Model 360

    Conveyor width                                                                 360mm (14”)

    Conveyor control                                                              DC shunt motor with digital readout speed control

    Conveyor drive                                                                  1 to 1 polypropylene drive gears

    Pump                                                                                   High torque magnetic drive unit

    Filter                                                                                    Lift out filter on input side of pump

    Heating                                                                               2kw titanium element

    Temperature control                                                         Digital readout electronic thermostat

    Spray banks                                                                       4 top 4 bottom spray bars, with shut off valves

    Spray jets                                                                           Quick release fan jets

    Carryover gap                                                                    5 sets squeegee rollers to prevent solution carryover

    Rinse section                                                                      Top and bottom spray bars

    Base unit                                                                             Free standing base unit

    Load unload trays                                                             2 x clip on trays

    Dimensions                                                                         Length 42” + clip on trays 2 x 14” Width 25” x height 48”

    Services                                                                               Single phase, ½” water in, 1 ½” drain

    Sump capacity                                                                   75ltrs


    Safety

    Low liquid level cut out

    Chamber access magnetic interlock

    Fume extraction outlet

Op maat gemaakte etsmachines


Onze expertise zorgt ervoor dat we de meest moeilijke uitdagingen aankunnen. Enkele maatwerk oplossingen die we voor onze klanten hebben gebouwd zijn o.a.

★ Hoge temperatuur etsmachines
★ Zeer grote etsmachines
★ Breedformaat etsmachines
★ Titanium etsapparatuur
★ Roterende etsapparatuur
★ 1000 rpm Precisie-etsen


Randapparatuur


We zijn in staat om alle bijkomende apparatuur voor het etsproces te leveren. We helpen u graag bij het samenstellen van de optimale set-up om uw productie- en doel te bereiken. Uitrusting die wij leveren omvat o.a.

★ Automatisering voor de machine

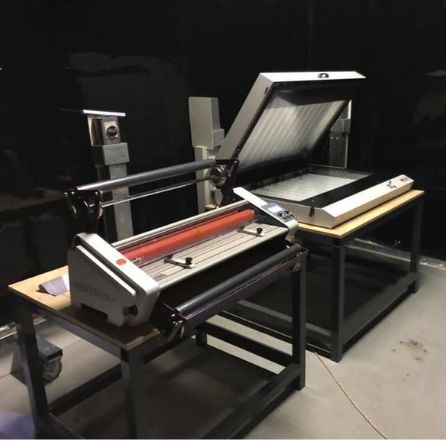

★ UV-belichting units
★ Droge film laminatoren
★ Tanks voor afwikkelen en strippen
★ Curing Ovens
★ verf/lak systemen


ETSPROJECTEN


Naast het standaard assortiment van Masteretch-apparatuur, kunnen we ook aangepaste apparatuur ontwerpen en bouwen om aan uw wensen te voldoen. Veel van onze klanten benaderen ons omdat ze op zoek zijn naar een uniek of specifieke oplossing. Bijvoorbeeld – een hogere productie behalen of een bepaalde tolerantie bereiken en/of zware materialen verwerken. Als u dus een uitdagende vraag heeft, kan Masteretch u wellicht helpen bij het leveren van innovatieve oplossingen, waaronder:

★ Breedformaat etsmachines
★ Titanium etsmachines
★ Cabine ets machines
★ Hoogvolume chemisch frezen

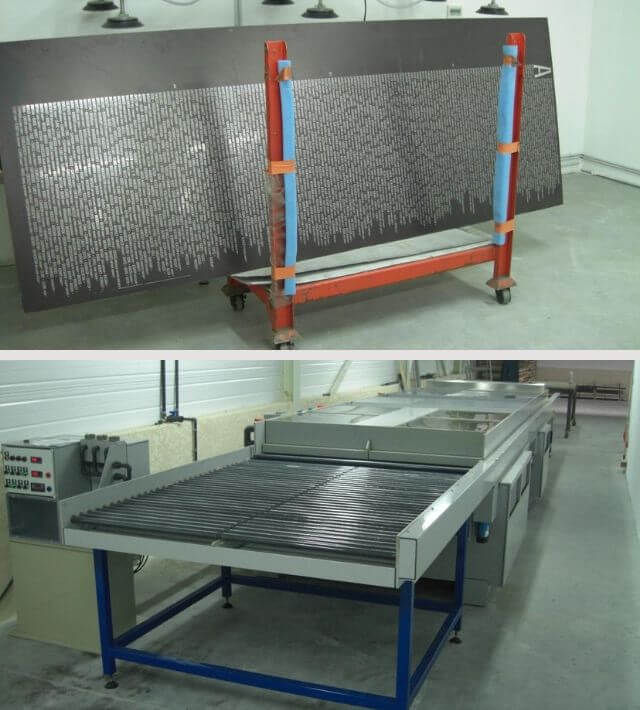

Wide format chemical etching and chemical milling production line

Etsproces


Chemisch etsen is een graveermethode waarbij een hogedruk-chemische spray op hoge temperatuur wordt gebruikt om materiaal te verwijderen om een permanent geëtst beeld in metaal te creëren. Een masker of resist wordt op het oppervlak van het materiaal aangebracht en wordt selectief verwijderd, waardoor het metaal wordt blootgelegd, om het gewenste beeld te creëren.

Een etsmachine gebruikt de corrosieve reactie tussen de chemische stof en het materiaal en versterkt het effect door de oplossing te verwarmen en onder hoge druk te spuiten. De chemische spray lost de onbeschermde metaalgebieden op om het materiaal atoom voor atoom te etsen voor een gladde braamvrije afwerking.

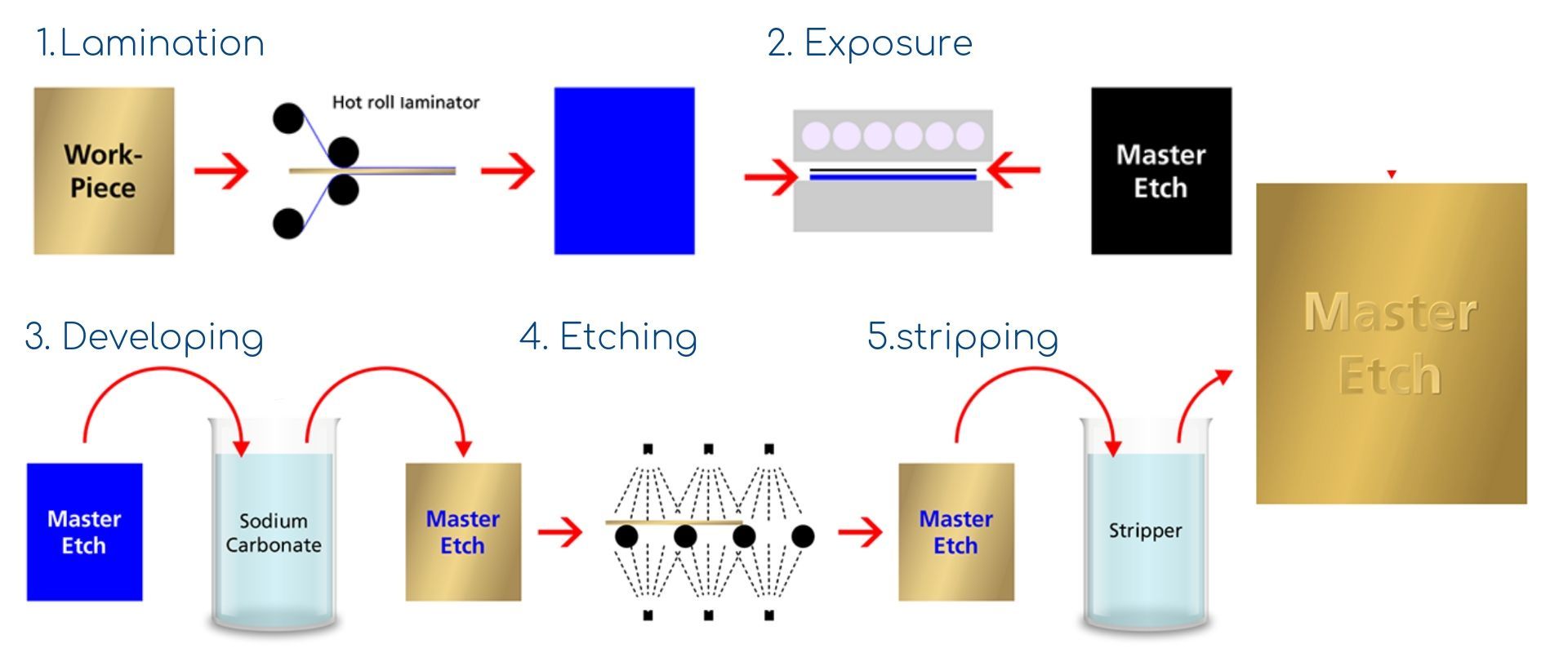

Chemical etching process diagram
  • 1. Lamineren

    Het materiaal wordt gereinigd om alle vervuiling te verwijderen. Het materiaal wordt vervolgens gelamineerd met een UV-gevoelige film.


  • 2. Exposure

    Een foto met de gewenste afbeelding wordt bovenop het gelamineerde materiaal geplaatst. Het wordt vervolgens blootgesteld aan UV-licht. Het UV-licht gaat door de heldere gebieden van het foto zodat de gelamineerde film op het materiaal zal uitharden.

  • 3. Developing

    De aangebrachte film op de niet aan UV-blootgestelde gebieden is chemisch ontwikkeld om het gewenste beeld te onthullen. Voor het etsen wordt het met resist gecoate gebied verwarmd om de zuurbestendigheid te verbeteren.

  • 4. Etching

    Het materiaal wordt in de etsmachine geplaatst, waar het wordt besproeid met een hogedruk-gereguleerde chemische vloeistof (meestal ijzerchloride). De oplossing etst de onbeschermde delen van het materiaal weg om het gewenste beeld te reproduceren.

  • 5. Stripping

    De resist/lak/film wordt vervolgens gestript, handmatig of in een stripmachine, klaar voor eventuele vervolg etsprocessen.

    Dit proces, ook wel fotochemisch etsen genoemd, is de meest gebruikte methode voor het etsen van metaal. Het kan een uitzonderlijk hoge kwaliteit opleveren.


Andere methoden die gewoonlijk worden gebruikt bij het etsen van metaal zijn:

Zeefdruk
Laser graveerbare lak
Vinyl
Laser
Inkjet printer

De ervaring van Masteretch zorgt ervoor dat we alleen de beste processen voor uw behoeften te selecteren. Wij kunnen alle aanvullende apparatuur te leveren die nodig is voor het etsproces.


Chemisch etsen heeft veel voordelen ten opzichte van productieprocessen zoals frezen, graveren of stansen. Het biedt een grotere ontwerp flexibiliteit en veel lagere gebruiks -installatiekosten. Het etsproces veroorzaakt geen mechanische belasting van het materiaal waardoor delen braam en spanningsvrij blijven zonder veranderingen in de structuur van het materiaal of magnetische eigenschappen.

Er is geen gereedschapsslijtage zoals met mechanische graveermethoden en geen vervorming door warmte zoals met laser graveren of lasersnijden. Chemisch etsen is geschikt voor bijna alle soorten metalen. Extreem dun materiaal is ook te bewerken.

Voor sign en industriële labels te produceren kan chemische etsen ongeëvenaarde mogelijkheden bieden en is altijd duurzaam

● Productie van grote volumes.
●Lage gebruikskosten en grotere flexibiliteit ten opzichte van frezen.
● Braamvrije onderdelen.
●Fysische eigenschappen en materiaalstructuur blijven onaangetast.
● Strakke toleranties die componenten met complexe geometrieën kunnen produceren.
● Ongeëvenaarde duurzaamheid

De meeste metalen kunnen worden geëtst in combinatie met het juiste etsmiddel en de juiste apparatuur. Onze klanten gebruiken onze apparatuur om volgende materialen te etsen:
● Roestvrij staal
● Messing
● Koper
● Bronzen
● Aluminium
● Titanium
● nitinol
● molybdenum
● Zink
● Nikkel

  • Zilver
  • Goud
  • Magnesium
  • Inconel
  • Nikkel zilver
  • Fosfaat brons
  • Beryllium koper
  • Mu Metal

Contact


LaserUniek Benelux

Pascalweg 4, 6101 WV Echt - Limburg

BTW nr.: NL159876230B02 , KvK : 64951138

Telefoon: 0031 85 876 87 54 of 0031 6 23896653

Contact Us

Share by:
